	高压无线核相仪/WHX-300B-扬州达瑞点击次数：1627 发布时间：2020-08-05 14:07:59

产品描述

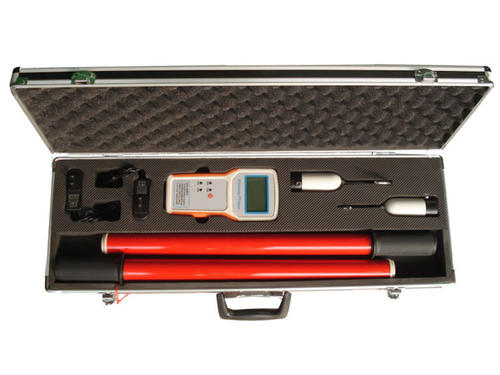

高压无线核相仪/WHX-300B

达瑞电气为您推荐：
高压无线核相仪/WHX-300B原理结构：
发送装置正常工作后将采集的具有相位关系的电网电压信号进行处理后进行调制，然后向接收装置进行发射，高压无线核相仪/WHX-300B接收装置将接收到的具有相位特性的电网电压信号解调后与接收装置本身采集到的具有相位关系的电网电压信号进行实时比较，即可测出其相位差值。PD-I型高压相位检测器在电力线路核相时认为相位差值小于10°为同相，相位差值大于30°为异相。
　高压相位检测器由两个在电气上互不相连的发射器和接收器组成，两个装置上均装有电极，电极可与被测导线相连（或接触），一只红色的发射器其电极的形状为钩形以便挂到导线上，另外一只黄色的为接收器，高压无线核相仪/WHX-300B其电极的形状为丫形便于接触导线，这些电极均作为发射与接收信号的天线之用，发射器与接收器的端部均应与配套的绝缘操作杆相接。
技术参数：
　　屏显内容：无线高压核相仪、不同相、同相、X、Y 、
　　电源：主机一只电池（NEDA/604/6F22）或同等型号。X和Y采集器5节AG13电池。
　　自动关机：开机后15分钟左右主机自动关机。
　　背光源：在检测相位过程中，如果光线太暗，致使读取数据困难可按背光开关。
　　技术参数：
　　电压等级：0.38kv ～ 500kv
　　主机电源：9V ±2V
　　采集器电源： 7.5V ±1.5V
　　主机和X、Y采集器视距传输距离为：X≥80m Y≥50m
　　工作环境：－35℃～+50℃ 湿度：≤95%RH
　　储存环境：－40℃～+55℃ 湿度：≤95%RH
　　绝缘伸缩拉杆：缩态为600mm 伸态为3200mm
　　包装箱尺寸（长×宽×高）：650mm×250mm×100mm
　　产品全重：5kg

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
